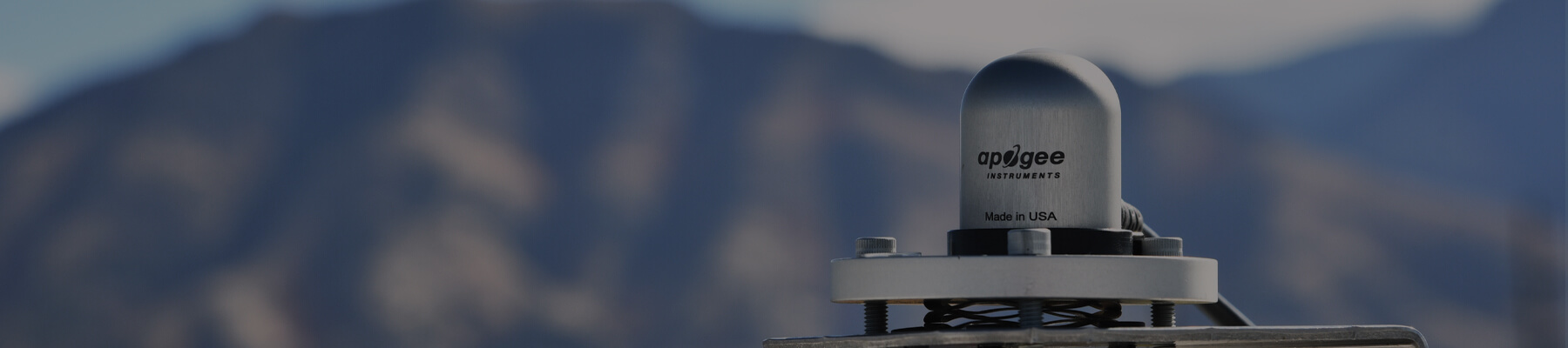

Apogee thermopile pyranometers feature a blackbod thermopile detector. — W m^-2での正確かつ安定した全球短波放射測定

Apogeeのユニークなサーモパイル日射計は、はるかに低価格なクラスAセンサーと比べて遜色ありません。ブラックボディサーモパイル検出器を備えており、スペクトル範囲が広いため、すべての大気条件で正確に測定できます。

ユニークなデザイン

Apogee Instrumentsのサーモパイル日射計は、パフォーマンスと価格を最適化するように設計されています。上向きのモデルは、ブラックボディサーモパイル検出器とアクリルディフーザーを組み合わせたもので、シリコンセル日射計のスペクトル応答と比較すると大幅に向上していますが、価格はシリコンセル日射計の価格と大きな差はありません。下向きのモデルは、ブラックボディサーモパイル検出器と、センサーの板ガラスを組み合わせたものです。

正確な測定 - ISO 9060:2018 Class C

制御された実験室条件での校正は、スイスのダボスにあるWorld Radiometric Referenceまでトレーサビリティできます。上向きのモデルは正弦補正されており、80°の太陽天頂角で20W m-2未満の誤差があります。加速劣化試験、および現場条件で複数の複製日射計から決定された長期の非安定性は年間2%以内です。

頑丈なセルフクリーニングハウジング

特許取得済みのドーム型センサーヘッド（ディフューザーとボディ）は、雨、露が流れやすい形状で、センサーを清浄に保ち、ほこりなどが入射経路を塞ぐことによって引き起こされるエラーを最小限に抑えます。センサーは頑丈な陽極酸化アルミニウムのハウジングに収納されており、内部の電子機器は空洞のない造りになっています。

オンボードヒーター

0.2Wのヒーターは、センサーを水（水滴、凍結）を防ぎ、露、霜、雨、雪などがセンサーの光路を遮ることによって引き起こされるエラーを最小限に抑えます。

使用場面

使用場面は、農業、生態学、および水文気象ネットワークでの短波放射測定が含まれます。また、太陽光発電システムを最適化するためにも使用されます。上向き（SP-510）、下向き（SP-610）のサーモパイル日射計をAL130アルベドメーターマウンティングブラケットに取り付けると、アルベドメーターを作成することもできます。

マウンティング

レベリングプレート付きの AL-120ソーラー取り付けブラケットにより、センサーをマスト、またはパイプに取り付けることができます。AL-100ソーラーセンサーレベリングプレートは、平らな面に設置しているとき、または他の器具に取り付けるときにセンサーを水平にするように設計されています。また、AL-130アルベドメーターマウンティングブラケットを使用してSP-510とSP-610を取り付けてアルベドメーターを作成することもできます。

ハイクオリティケーブル

ピグテールセンサーは、IP68のマリングレードのステンレス鋼ケーブルコネクターを備えており、メンテンナンスと再校正のためのセンサーの取り外しを簡素化します。ケーブルは、TPRジャケット、シールド付きのツイストペア線で、高い耐水性、UV安定性、および寒冷条件での柔軟性を実現します。

出力オプション

0-100mVのアナログ出力、またはModbus RS-232またはRS485通信プロトコル

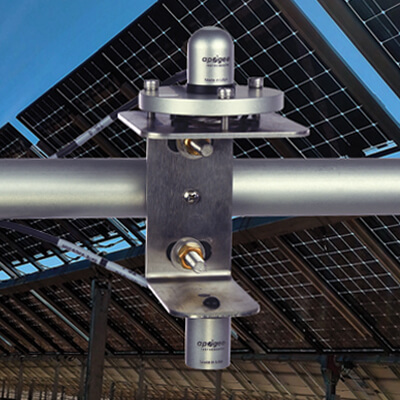

Apogee Instruments' thermopile albedometer AL-130 bracket. — W m^-2での正確かつ安定した全球短波放射測定

Apogeeのユニークなサーモパイル日射計は、はるかに低価格なクラスAセンサーと比べて遜色ありません。ブラックボディサーモパイル検出器を備えており、スペクトル範囲が広いため、すべての大気条件で正確に測定できます。

ユニークなデザイン

Apogee Instrumentsのサーモパイル日射計は、パフォーマンスと価格を最適化するように設計されています。上向きのモデルは、ブラックボディサーモパイル検出器とアクリルディフーザーを組み合わせたもので、シリコンセル日射計のスペクトル応答と比較すると大幅に向上していますが、価格はシリコンセル日射計の価格と大きな差はありません。下向きのモデルは、ブラックボディサーモパイル検出器と、センサーの板ガラスを組み合わせたものです。

正確な測定 - ISO 9060:2018 Class C

制御された実験室条件での校正は、スイスのダボスにあるWorld Radiometric Referenceまでトレーサビリティできます。上向きのモデルは正弦補正されており、80°の太陽天頂角で20W m-2未満の誤差があります。加速劣化試験、および現場条件で複数の複製日射計から決定された長期の非安定性は年間2%以内です。

頑丈なセルフクリーニングハウジング

特許取得済みのドーム型センサーヘッド（ディフューザーとボディ）は、雨、露が流れやすい形状で、センサーを清浄に保ち、ほこりなどが入射経路を塞ぐことによって引き起こされるエラーを最小限に抑えます。センサーは頑丈な陽極酸化アルミニウムのハウジングに収納されており、内部の電子機器は空洞のない造りになっています。

オンボードヒーター

0.2Wのヒーターは、センサーを水（水滴、凍結）を防ぎ、露、霜、雨、雪などがセンサーの光路を遮ることによって引き起こされるエラーを最小限に抑えます。

使用場面

使用場面は、農業、生態学、および水文気象ネットワークでの短波放射測定が含まれます。また、太陽光発電システムを最適化するためにも使用されます。上向き（SP-510）、下向き（SP-610）のサーモパイル日射計をAL130アルベドメーターマウンティングブラケットに取り付けると、アルベドメーターを作成することもできます。

マウンティング

レベリングプレート付きの AL-120ソーラー取り付けブラケットにより、センサーをマスト、またはパイプに取り付けることができます。AL-100ソーラーセンサーレベリングプレートは、平らな面に設置しているとき、または他の器具に取り付けるときにセンサーを水平にするように設計されています。また、AL-130アルベドメーターマウンティングブラケットを使用してSP-510とSP-610を取り付けてアルベドメーターを作成することもできます。

ハイクオリティケーブル

ピグテールセンサーは、IP68のマリングレードのステンレス鋼ケーブルコネクターを備えており、メンテンナンスと再校正のためのセンサーの取り外しを簡素化します。ケーブルは、TPRジャケット、シールド付きのツイストペア線で、高い耐水性、UV安定性、および寒冷条件での柔軟性を実現します。

出力オプション

0-100mVのアナログ出力、またはModbus RS-232またはRS485通信プロトコル

PP-500 Package: microCache and Thermopile Pyranometer with 30 cm cable

PP-500：microCacheとサーモパイル日射計（30cmケーブル付き）

SP-510-SS Upward-Looking Thermopile Pyranometer

SP-510-SS：上向きサーモパイル日射計

SP-610-SS Downward-Looking Thermopile Pyranometer

SP-610-SS：下向きサーモパイル日射計

SP-522-SS Modbus Digital Output Thermopile Pyranometer

SSP-522-SS：Modbusデジタル出力サーモパイル日射計

SP-710-SS: Albedometer Sensor Package

SP-710-SS：アルベドメーターセンサーパッケージ

SP-722-SS Modbus Digital Output Thermopile Albedometer

SP-722-SS：Modbusデジタル出力サーモパイルアルベドメーター

AA-100: Protective Carrying Case

AA-100：保護キャリーケース

AL-120 Solar Mounting Bracket with Leveling Plate

AL-120：ソーラーマウンティングブラケットとレベリングプレート

AL-100: Solar Sensor Leveling Plate

AL-100：ソーラーセンサーレベリングプレート

AM-150 Albedometer Solar Panel Clamping Bracket

AM-150：アルベドメーターソーラーパネルクランプブラケット

AL-130 Albedo Meter Bracket-Accommodates the SP-510 and SP-610 pyranometers to create an albedo meter.

AL-130：アルベドメーターマウンティングブラケット

AM-130 Albedometer Mounting Fixture with 12" Rod

AM-130：アルベドメーター固定マウンティングと12ロッド

AM-310: Telescopic Sensor Wand

AM-310：伸縮センサースティック

AM-320 Water Submersible Sensor Wand

AM-320：水中センサースティック

AM-240 Rod-based Mounting Fixture shown with SP-710-SS mounted using the AL-130 albedometer mounting bracket (SP-710-SS and AL-130 not included).

AM-240：ロッドベース固定マウンティング

AC-421 SDI-12 to USB Converter

AC-421：SDI-12 to USBコンバーター
