Apogee Instrument's extended range PFD sensors/meters provide a research grade measurement of photon flux density (PFD) beyond the standard range of 400-700 nm (PAR). — この独自のセンサーは、340-1040nmの微量の迷光を検出するように設計されています。多くの植物は、非常にうす暗い光1秒あたり0.05µmol未満/1平方メートル）によってさえ、暗期の中断の影響を受けます。

Apogeeの新しい量子光害センサーは、一般的な量子センサーの感度レベルを下回る340-1040nmの光子を検出するように設計されています。暗期を混乱させる迷光子を検出することは、特定の敏感な植物の雌雄同体、茎の成長、開花不良などの形態形成効果を研究、および防止する上で重要になる可能性があります。これらの光子は、街頭、標識、IRセキュリティカメラなどの予期しない機器から発生する可能性があります。

スペクトル応答

量子光害センサー（SQ-640モデル）のスペクトル範囲は340-1040nm±5nmです。スペクトル応答は以下のグラフで確認できます。

正確かつ安定した測定

センサーは、放射が低い天頂角から入射するときに精度を維持するために正弦補正されています。センサーは、75度の天頂角で±5%以内の正確な正弦応答でPPFDを測定します。加速劣化試験、および現場条件で複数の複製量子センサーから決定された長期の非安定性は年間2%以内です。

代表的な使用場面

従来の量子センサーの典型的な使用場面は、屋外環境、温室、成長チャンバー内の植物キャノピーでのPPFD測定、および同じ環境での反射、またはキャノピー（透過）PPFD測定です。量子光害センサーは、光合成と植物の反応に影響を与える範囲をはるかに超えた、約1,100nmまでの放射線に敏感な検出器を使用します。これはこの特定のセンサーはLEDの下での光量子束密度測定にのみ使用する必要があることを意味します。

頑丈なセルフクリーニングハウジング

特許取得済みのドーム型センサーヘッド（ディフューザーとボディ）は、雨、露が流れやすい形状で、センサーを清浄に保ち、ほこりなどが入射経路を塞ぐことによって引き起こされるエラーを最小限に抑えます。センサーは頑丈な陽極酸化アルミニウムのハウジングに収納されており、内部の電子機器は空洞のない造りになっています。

校正

精度を確保するために、各センサーは管理された環境で注意深く校正され、米国国立標準技術研究所（NIST）の標準ランプで校正されています。センサーは、すべての光源に対して事前に校正されています。

マウンティング

レベリングプレート付きの AL-120ソーラー取り付けブラケットにより、センサーをマスト、またはパイプに取り付けることができます。AL-100ソーラーセンサーレベリングプレートは、平らな面に設置しているとき、または他の器具に取り付けるときにセンサーを水平にするように設計されています。

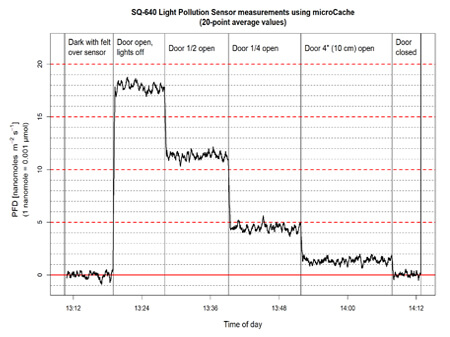

Apogee InstrumentsのSQ-640光害センサーは、340-1040nmの微量の光を検出できます。下のグラフは、SQ-640光害センサーとAT-100 microCache Bluetoothデータロガーを使用して、Apogeeのビルの窓のない部屋で収集されたデータを示しています。光害センサーは、ドアから約25フィート（8m）の部屋の後方に配置されました。センサーのダークオフセット値を校正するために、センサーを覆った状態でダークスキャンを実行しました。光検出器には、小さな暗い信号があり、測定精度を高めるために測定データから決定して削除する必要があります。ダークスキャンが実行されると、microCacheはダークオフセットを自動的に調整します。次に、ドアが段階的に閉められている間にデータが収集され、隣接する廊下からの入射光が制限されました。20ポイントの補正により、microCacheロガーとSQ-640-SSセンサーは、0.002µmol mm^-2 s^-1、または2nmol m^-2 s^-1の微細な光測定値を解決することができました。

Apogee Connectアプリの＜ライブメーター＞表示で補正されたデータを表示するには、＜設定＞の＜ライブデータサンプル補正＞のパラメーターを調整します。

デジタル出力

セルフパワー、0ー2.5V、4ー20mA、0ー5V、SDI-12デジタル出力、またはApogeeの新しいmicrCache Bluetoothマイクロロガーを含む、複数の出力オプションで利用できます。

ハイクオリティケーブル

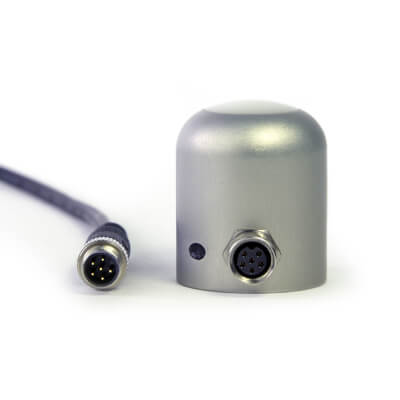

ピグテールセンサーは、IP68のマリングレードのステンレス鋼ケーブルコネクターを備えており、メンテンナンスと再校正のためのセンサーの取り外しを簡素化します。ケーブルは、TPRジャケット、シールド付きのツイストペア線で、高い耐水性、UV安定性、および寒冷条件での柔軟性を実現します。

Graph showing the spectral responses of Quantum Light Pollution sensor (spectral range of 340 to 1140 nm ± 5 nm. — この独自のセンサーは、340-1040nmの微量の迷光を検出するように設計されています。多くの植物は、非常にうす暗い光1秒あたり0.05µmol未満/1平方メートル）によってさえ、暗期の中断の影響を受けます。

Apogeeの新しい量子光害センサーは、一般的な量子センサーの感度レベルを下回る340-1040nmの光子を検出するように設計されています。暗期を混乱させる迷光子を検出することは、特定の敏感な植物の雌雄同体、茎の成長、開花不良などの形態形成効果を研究、および防止する上で重要になる可能性があります。これらの光子は、街頭、標識、IRセキュリティカメラなどの予期しない機器から発生する可能性があります。

スペクトル応答

量子光害センサー（SQ-640モデル）のスペクトル範囲は340-1040nm±5nmです。スペクトル応答は以下のグラフで確認できます。

正確かつ安定した測定

センサーは、放射が低い天頂角から入射するときに精度を維持するために正弦補正されています。センサーは、75度の天頂角で±5%以内の正確な正弦応答でPPFDを測定します。加速劣化試験、および現場条件で複数の複製量子センサーから決定された長期の非安定性は年間2%以内です。

代表的な使用場面

従来の量子センサーの典型的な使用場面は、屋外環境、温室、成長チャンバー内の植物キャノピーでのPPFD測定、および同じ環境での反射、またはキャノピー（透過）PPFD測定です。量子光害センサーは、光合成と植物の反応に影響を与える範囲をはるかに超えた、約1,100nmまでの放射線に敏感な検出器を使用します。これはこの特定のセンサーはLEDの下での光量子束密度測定にのみ使用する必要があることを意味します。

頑丈なセルフクリーニングハウジング

特許取得済みのドーム型センサーヘッド（ディフューザーとボディ）は、雨、露が流れやすい形状で、センサーを清浄に保ち、ほこりなどが入射経路を塞ぐことによって引き起こされるエラーを最小限に抑えます。センサーは頑丈な陽極酸化アルミニウムのハウジングに収納されており、内部の電子機器は空洞のない造りになっています。

校正

精度を確保するために、各センサーは管理された環境で注意深く校正され、米国国立標準技術研究所（NIST）の標準ランプで校正されています。センサーは、すべての光源に対して事前に校正されています。

マウンティング

レベリングプレート付きの AL-120ソーラー取り付けブラケットにより、センサーをマスト、またはパイプに取り付けることができます。AL-100ソーラーセンサーレベリングプレートは、平らな面に設置しているとき、または他の器具に取り付けるときにセンサーを水平にするように設計されています。

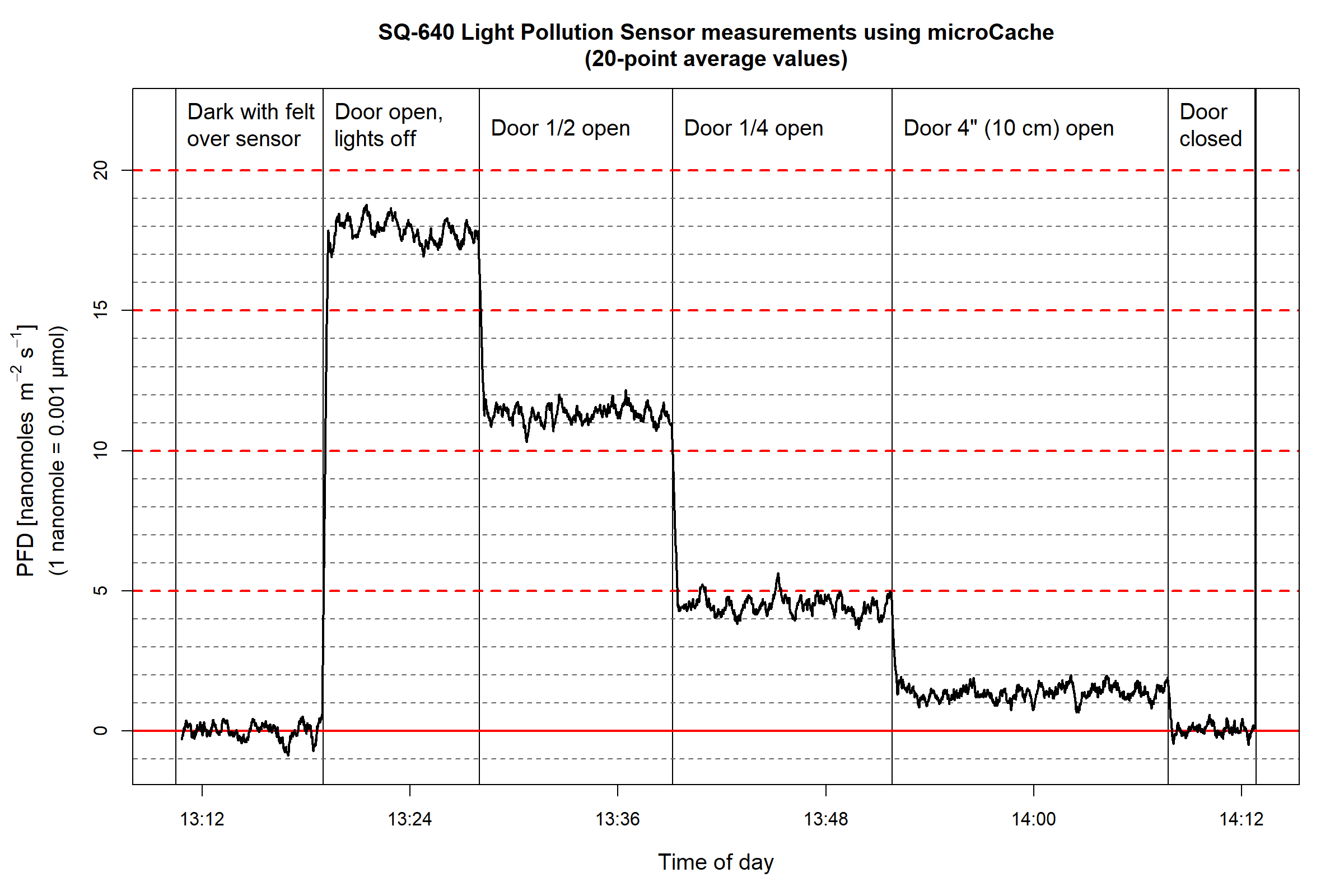

Apogee InstrumentsのSQ-640光害センサーは、340-1040nmの微量の光を検出できます。下のグラフは、SQ-640光害センサーとAT-100 microCache Bluetoothデータロガーを使用して、Apogeeのビルの窓のない部屋で収集されたデータを示しています。光害センサーは、ドアから約25フィート（8m）の部屋の後方に配置されました。センサーのダークオフセット値を校正するために、センサーを覆った状態でダークスキャンを実行しました。光検出器には、小さな暗い信号があり、測定精度を高めるために測定データから決定して削除する必要があります。ダークスキャンが実行されると、microCacheはダークオフセットを自動的に調整します。次に、ドアが段階的に閉められている間にデータが収集され、隣接する廊下からの入射光が制限されました。20ポイントの補正により、microCacheロガーとSQ-640-SSセンサーは、0.002µmol mm^-2 s^-1、または2nmol m^-2 s^-1の微細な光測定値を解決することができました。

Apogee Connectアプリの＜ライブメーター＞表示で補正されたデータを表示するには、＜設定＞の＜ライブデータサンプル補正＞のパラメーターを調整します。

デジタル出力

セルフパワー、0ー2.5V、4ー20mA、0ー5V、SDI-12デジタル出力、またはApogeeの新しいmicrCache Bluetoothマイクロロガーを含む、複数の出力オプションで利用できます。

ハイクオリティケーブル

ピグテールセンサーは、IP68のマリングレードのステンレス鋼ケーブルコネクターを備えており、メンテンナンスと再校正のためのセンサーの取り外しを簡素化します。ケーブルは、TPRジャケット、シールド付きのツイストペア線で、高い耐水性、UV安定性、および寒冷条件での柔軟性を実現します。
